? ? ? ?轉爐壓渣球金泰冶金加工生產(chǎn)。轉爐煉鋼工藝中，在吹氧反應的作用下，不可避免的會有爐渣噴濺現(xiàn)象的發(fā)生，轉爐壓渣球是行業(yè)內人士都知道的，預防和控制轉爐煉鋼中爐渣噴濺的輔料添加劑。很多鋼廠以轉爐冶煉設備為主，苦于冶煉過程中吹氧帶來的爐渣噴濺找不到合適輔料來預防，而造成很大的經(jīng)濟損失，使煉鋼成本難以下降。

? ? ? ?鞏義市金泰冶金對轉爐壓渣球的生產(chǎn)加工，生產(chǎn)經(jīng)驗豐富，就目前國內鋼廠針對普通鋼材冶煉、高品質鋼材冶煉所用到的幾種型號壓渣球，金泰冶金均有合格加工。金泰轉爐壓渣球分為鋁質和硅質兩種型號，鋁質壓渣球成分為：Al >4; Al2O3 30-40 ; CaO 10-20; C 10-20 ; SiO2 10-20;粒度：5-50mm；硅質壓渣球成分為：SiO2 65-70%；Fe2O3 6-10%；Al2O3 ≤15%；CaO ≤3%；MgO ≤6%；粒度：5-50mm

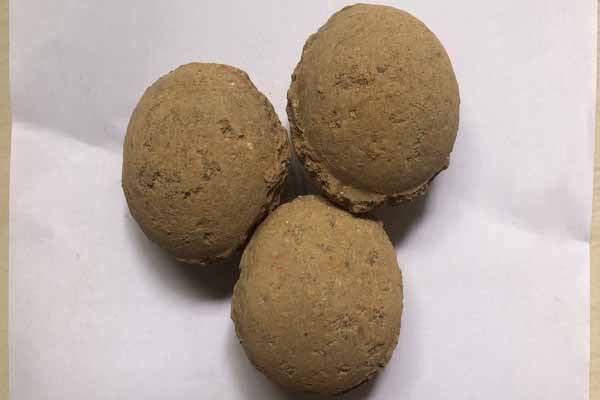

? ? ? ?金泰這兩種壓渣球的外觀均呈橢圓球狀，采用干壓設備進行加工操作，成品水分可控制在百分之一以內，無論是鋁質壓渣球，還是硅質壓渣球，在轉爐冶煉過程中，使用目的是一樣的，冶煉過程中，在出現(xiàn)噴濺征兆前，或者剛出現(xiàn)噴濺時加入“轉爐壓渣球”，在熔點1400度左右，即可與爐渣快速反應，降低爐渣粘度、消除泡沫渣低渣中（FeO）,減緩C-O反應，使泡沫渣中的金屬液滴沉降，預防爐渣噴濺、防止吹氧工具粘渣、減少溢渣的金屬損失。

? ? ? ?在使用方法上，金泰壓渣球建議：在轉爐開吹4-5min時，Si、Mn基本氧化結束，C-O反應速度加快，這時容易出現(xiàn)爐渣的噴濺現(xiàn)象，把握時間，及時投放一部分壓渣球進去，可以有預見的預防爐渣噴濺；在轉爐開吹13-15分鐘時，由于爐溫過高，容易引起C-O反應的加快，這時也是引起爐渣噴濺外溢的重要時段，合理加入轉爐壓渣球后，可以控制爐渣的噴濺，同時從實驗爐次分析，有了轉爐壓渣球的添加，冶煉用螢石的消耗量有明顯下降，這也說明了轉爐壓渣球在預防爐渣噴濺的同時，也具有化渣作用。

? ? ? ? 在穩(wěn)定轉爐煉鋼工藝方面，金泰轉爐壓渣球在鋼鐵行業(yè)冶金輔料內部做出了好的成績，很多新客戶在老客戶的介紹下，紛紛使用金泰轉爐壓渣球，使自身的生產(chǎn)利益有了較好的提升，使企業(yè)的環(huán)保生產(chǎn)有了輔料源頭的基礎保障。鞏義金泰冶金材料有限公司位于河南省鞏義市，是一家生產(chǎn)加工多種規(guī)格、型號壓球煉鋼輔料的生產(chǎn)廠家，轉爐壓渣球、鋁灰球脫氧劑、復合脫氧劑、高鈣鋁渣球、鋼包改質劑、復合精煉渣、燒結精煉渣、預熔精煉渣、鋁鈣渣球、環(huán)?；鼊⒃煸鼊?、調渣劑等煉鋼輔料歡迎您的采購合作！
